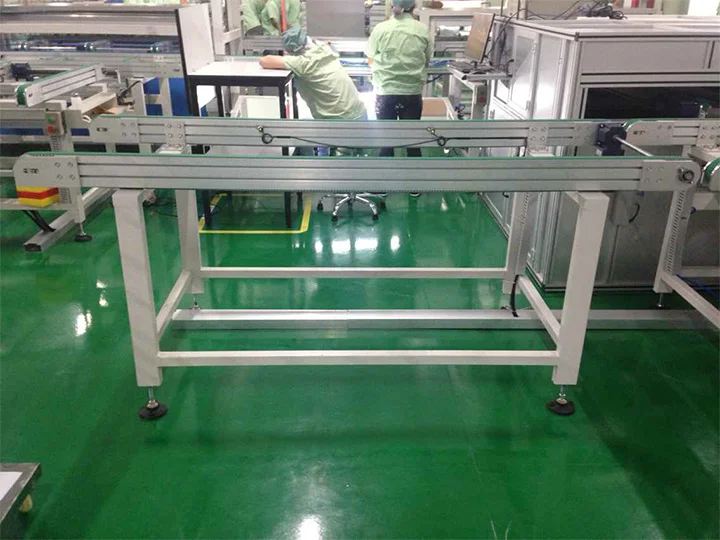

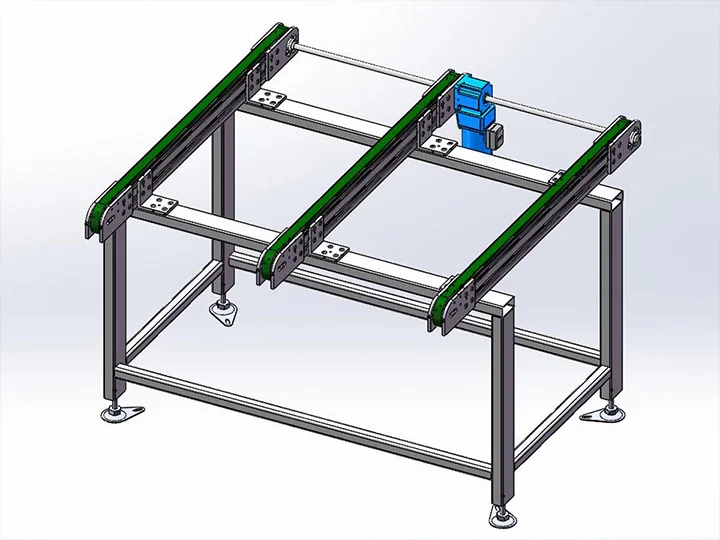

材料类型

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC  中大

工作气压：

0.6~0.7Mpa

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架

2MM型材

工作节拍：

层压前0-24m/min，层压后0-24m/min

同步带

PU包绿布

输送带（长边）：

3根皮带

按钮

施耐德

输送带（短边）：

0根皮带

适用组件：

60片，72片

功率：

0.09KW

PASSLINE:

H=950 ±50MM

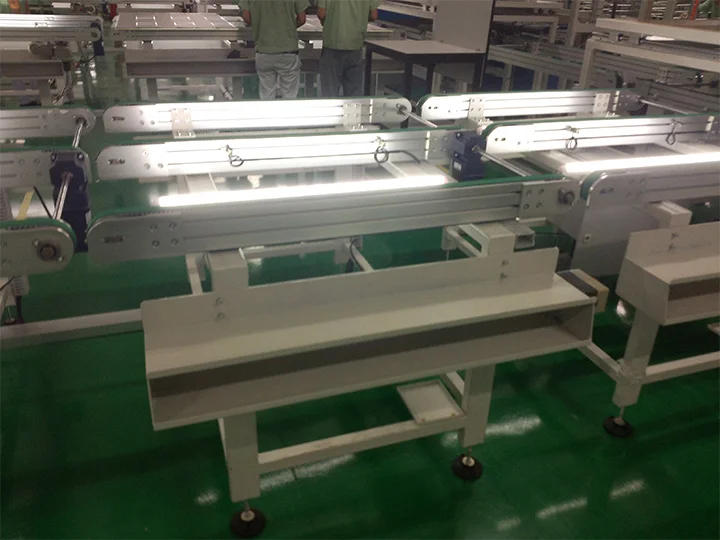

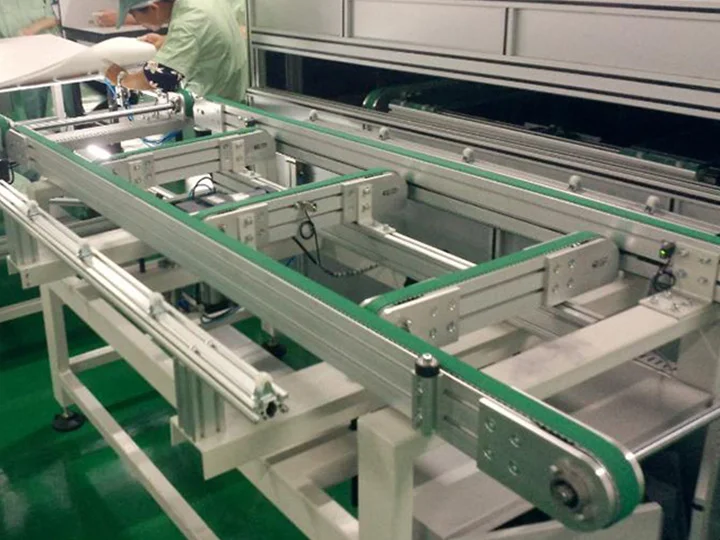

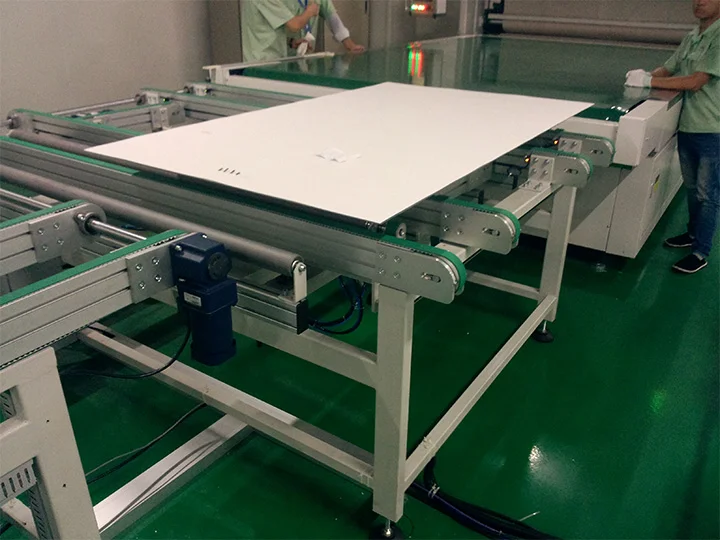

主要功能介绍：

1、主要功能：组件在此工位上由人工进行装接线盒、焊接、灌胶、清洁等工作，组件必须有足够的软性支撑，以免人员按压或擦拭导致组件隐裂产生。

2、在有人员操作工位时，设备两边带人工确认按钮及急停按钮，线体一边安装一个220V的拖线板，工具盒等。

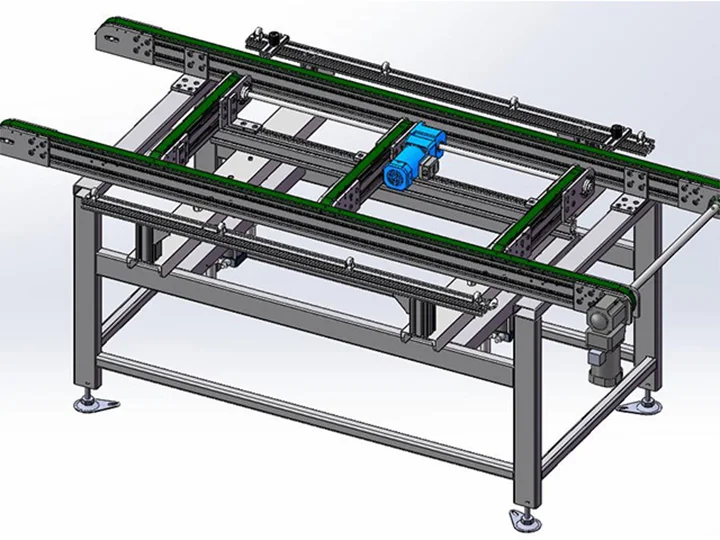

材料类型

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC  中大

工作气压：

0.6~0.7Mpa

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架

2MM型材

功率：

0.18KW

气动元器件

亚德克

工作节拍：

层压前0-18m/min，层压后0-24m/min

同步带

PU包绿布

PASSLINE:

H=950 ±50MM

适用组件：

60片，72片

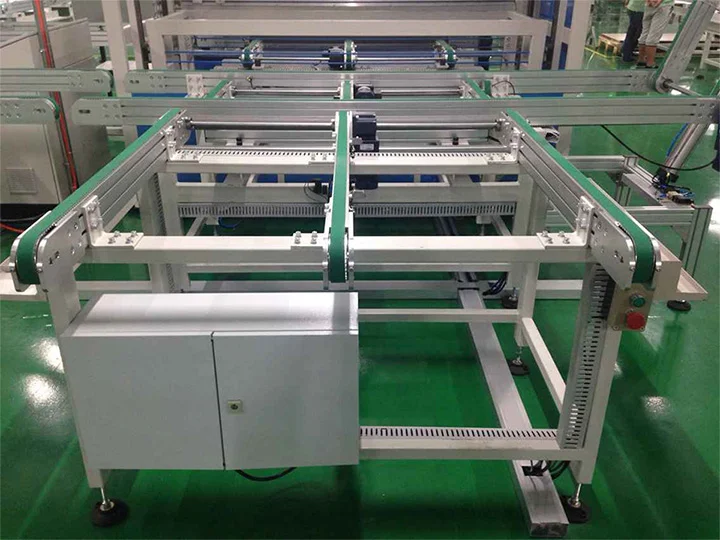

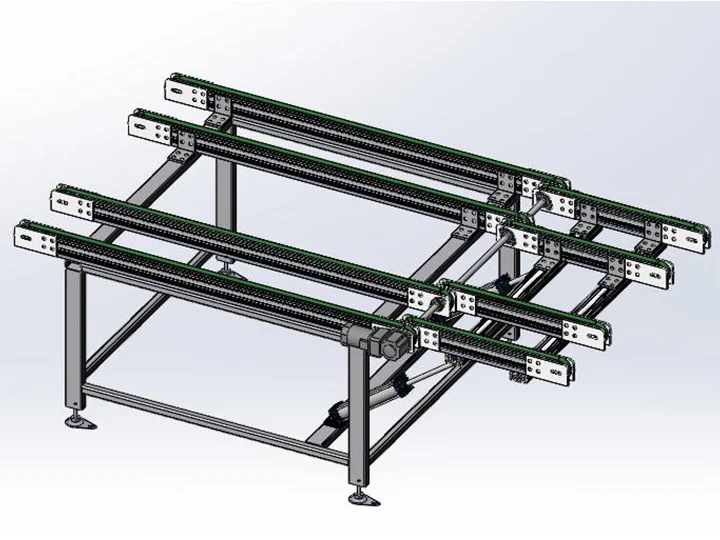

主要功能介绍：

1、将组件将长边传输方向转换为短边传输方向或将组将短边传输方向转换为长边传输方向。

2、转换传输时需平稳不能有抖动现象。

3、人工所在位置安装急停按钮。

材料类型

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC  中大

工作气压：

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架

4MM钢管2MM型材

工作节拍：

≤20s

提升电机

国产

功率：

1.6KW

直线滑轨

HIWIN

缓存层数：

16层

        减速机

国产

自动位置确定：

组件切换，无需调节

PASSLINE:

H=950 ±50MM

适用组件：

60片，72片

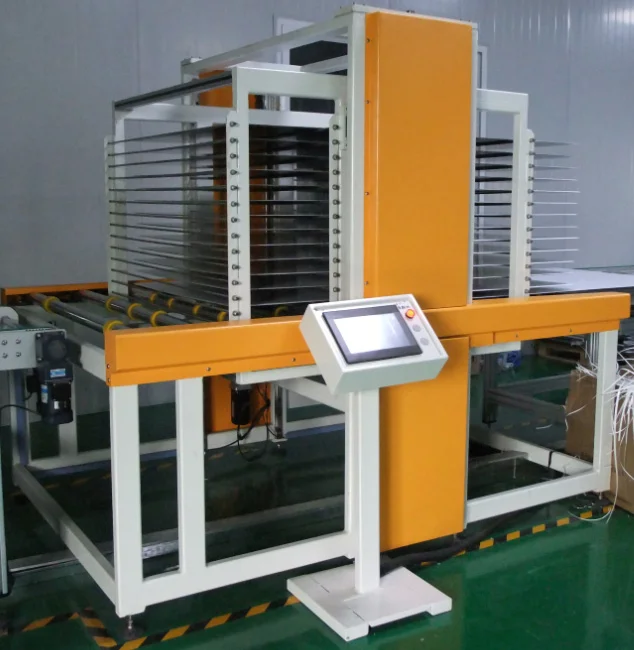

主要功能介绍：

1、采用链条循环转动方式进行堆栈

2、堆栈数量层压后16pcs组件

3、表面采用包胶软管，适用于镀膜玻璃

4、具备直通功能

材料类型

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC 中大

工作气压：

0.5~0.7Mpa

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架

2MM型材

工作节拍：

≤25s

回转支撑轴承

国优

功率：

0.22KW

同步带

PU包绿布

输送带：

6根皮带

气动元器件

亚德克

工作节拍：

层压前0-15m/min，层压后0-18m/min

PASSLINE:

H=950 ±50MM

适用组件：

60片，72片

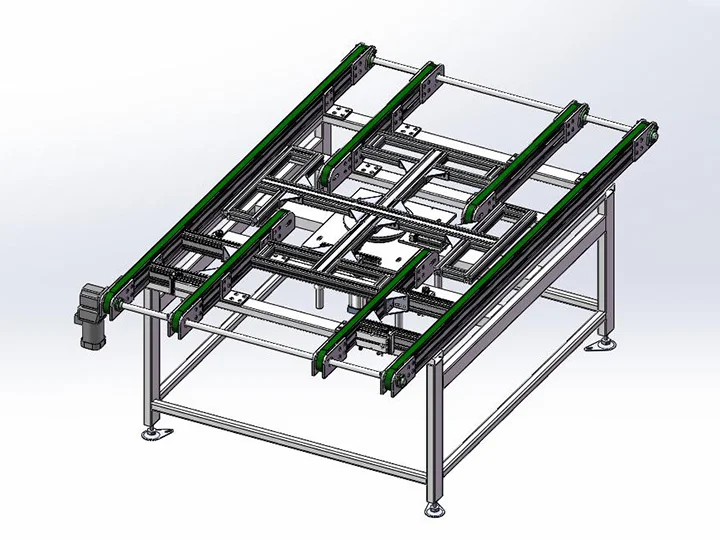

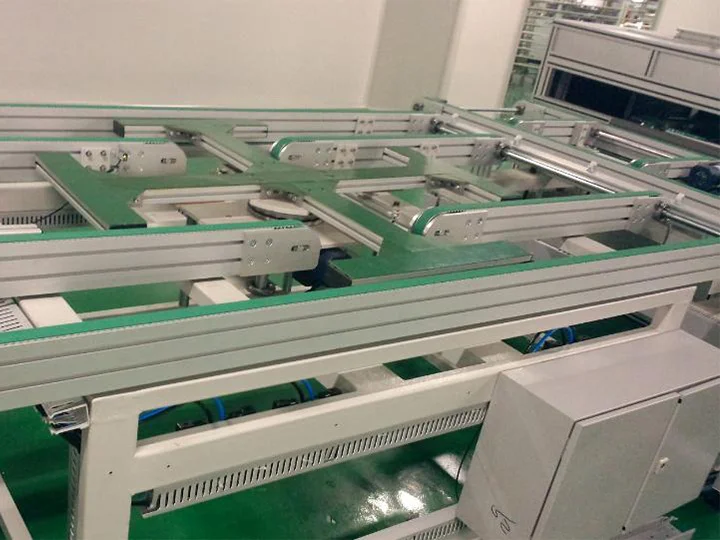

主要功能介绍：

1、主要用于层压前/后 进/出料旋转，人工清洁，补胶等工位

2、手动修边旋转功能并在修边工位能在修边时不滑动，不偏移等问题

3、旋转角度90°、180°。

4、旋转后带自动归正功能。规整位置传输材料不划伤镀膜玻璃

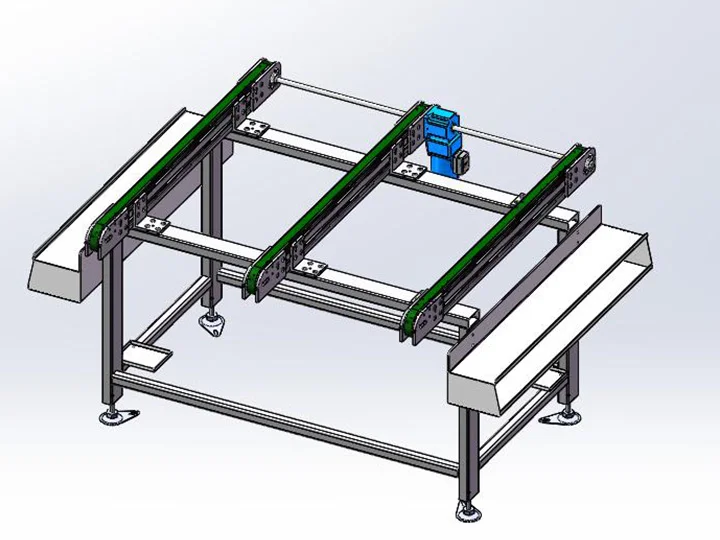

材料类型

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC  中大

工作气压：

0

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架

2MM型材

工作节拍：

≤18m/min

同步带

PU包绿布

功率：

0.09KW

输送带(长边）：

3根皮带

PASSLINE:

H=950 ±50MM

适用组件：

60片，72片

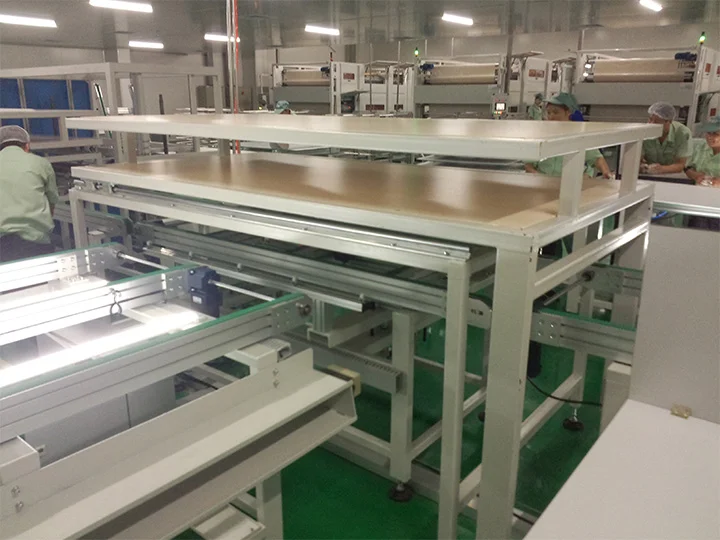

主要功能介绍：

1、设备有光电开关确认，可避免因不正当作业等造成的撞片保护。

2、设备上带有工具盒，材料放置盒、胶带切割机放置盒，5孔电源插座，日光灯等辅助工具。

3、设备需要有人按钮，人员完成工作后按钮方可前进，并安装有急停按钮，遇到异常情况可及时按下急停以免造成组件碰撞问题产生。

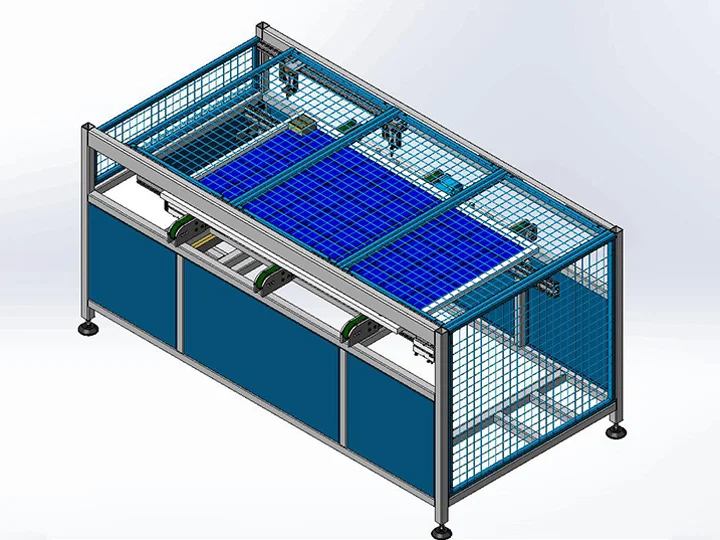

品牌名称

规格型号

工作电源：

/

方钢

40*80*3

工作气压：

/

/

/

工作环境：

/

/

/

工作噪音：

/

/

/

工作节拍：

/

/

/

功率：

/

/

/

设备重量：

/

/

/

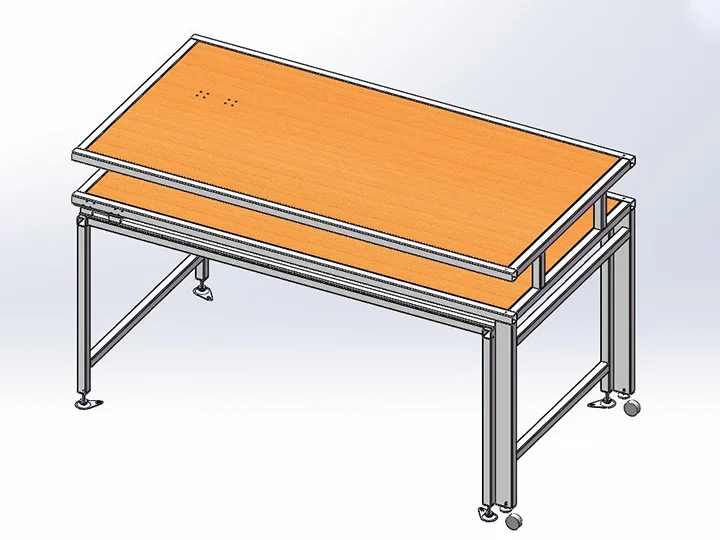

主要功能介绍：

模式为抽拉式，抽拉方式为图中标注方向。

材料类别

品牌名称

工作电源：

AC 2200V2相3线制50Hz

DC 24V

电机

JSCC  中大

工作气压：

0.6-0.7Mpa

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机身型材

 2MM型材

工作节拍：

≤18m/min

同步带

PU包绿布

功率：

0.09KW

设备重量：

≤80kg

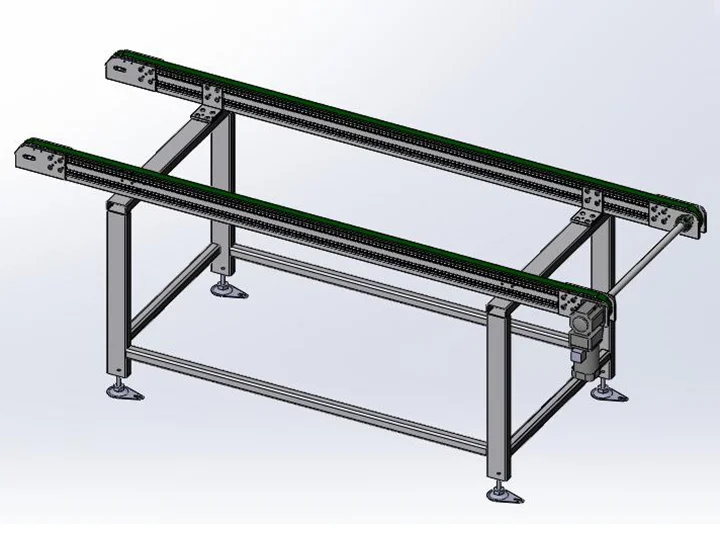

主要功能介绍：

1、输送方式：同步带输送组件

2、归正模式为双侧中心归正方式

材料类别

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC  中大

工作气压：

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机身型材

2MM型材

工作节拍：

≤18m/min

功率：

0.09KW

设备重量：

≤100kg

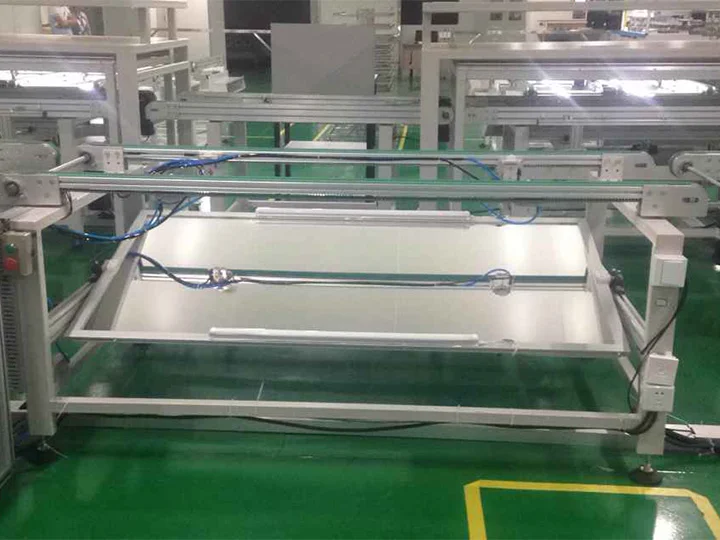

主要功能介绍：

1.检查完毕后操作按钮NG或OK后流出，并配置急停按钮，日光灯管。

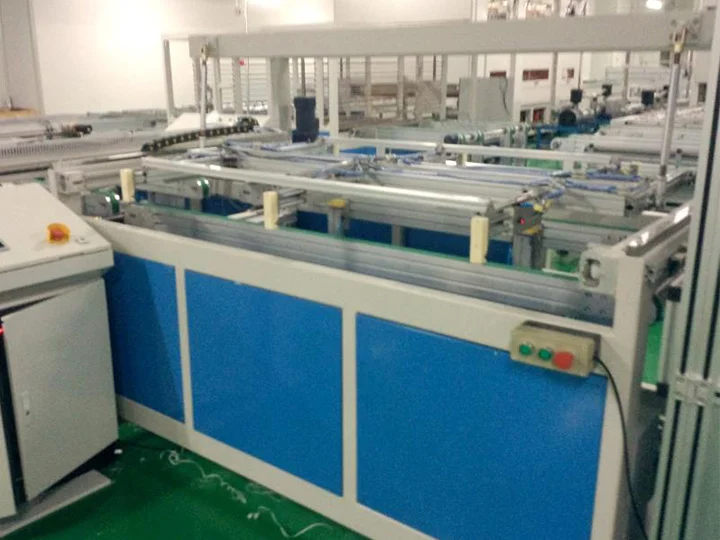

材料类别

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC  中大

工作气压：

0.5-0.7Mpa

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架

2MM型材

工作节拍：

层压前0-15m/min

同步带

PU包绿布

功率：

0.3KW

气动元器件

亚德克

输送带：

12根皮带

归正：

两边自动归正，≤2MM

PASSLINE：

H=950 ±50MM

进层压机输送：

整体皮带输送

适用组件：

60片，72片

组件切换：

自动切换，无需调整

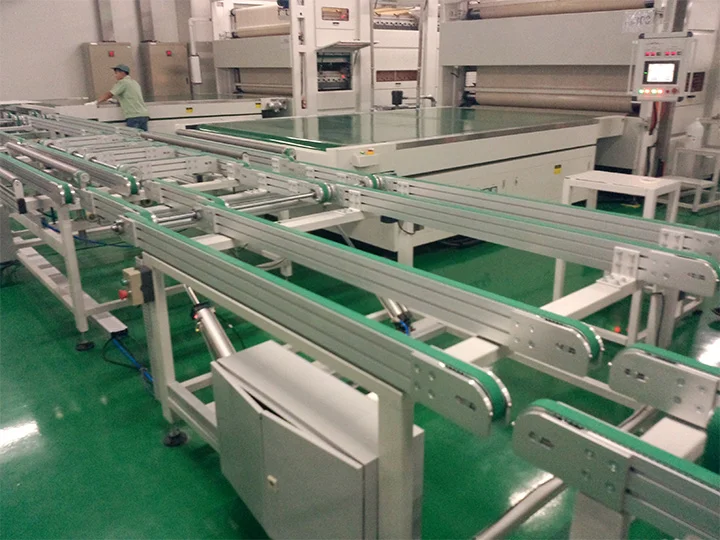

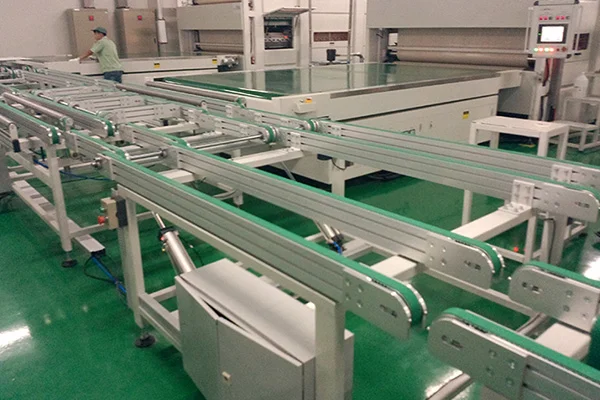

主要功能介绍：

1、主要用于层压前/后 进料工位。

2、组件在传输时不会发生滑动，偏移等问题。

3、在层压机上位置精度≤3MM。

4、归正位置传输材料不划伤镀膜玻璃。

材料类别

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC  中大

工作气压：

0.6-0.7Mpa

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架型材

2MM型材

工作节拍：

≤18m/min

功率：

0.12KW

同步带

PU包绿布

设备重量：

≤150kg

电磁阀

亚德克

气缸

亚德克

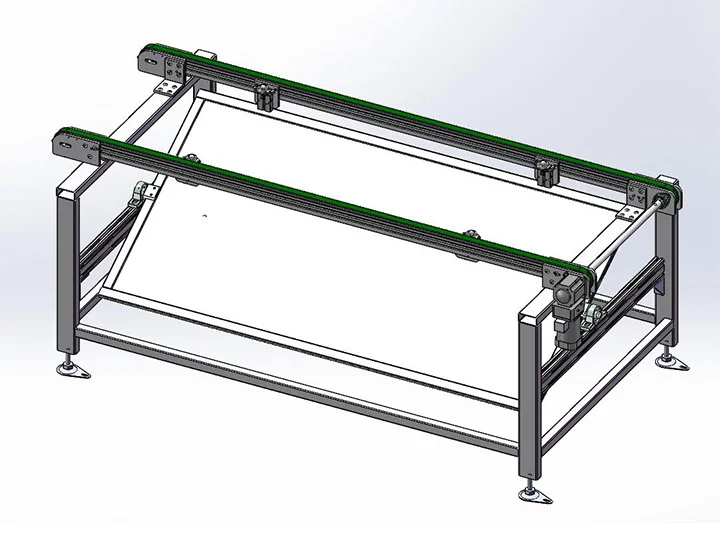

主要功能介绍：

1、主要用于物流通道使用。

2、在层压机之间的过道有了效果宽度为800mm，打开方式为向下打开。

3、打开方式为旋转操作。

4、设备运行当中，如果机器上面有停留组件时，通道无法打开，只有上面无组件时才可打开。

材料类别

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

输送电机

JSCC  中大

工作气压：

0.6-0.7Mpa

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架

4MM钢制加2MM型材

工作节拍：

≤25S

同步带

PU包绿布

功率：

0.25KW

翻转马达

JSCC

自动位置确定：

组件切换，无需调节

气动元器件

亚德克

PASSLINE:

H=950 ±50MM

直线导轨

HIWIN

适用组件：

60片，72片

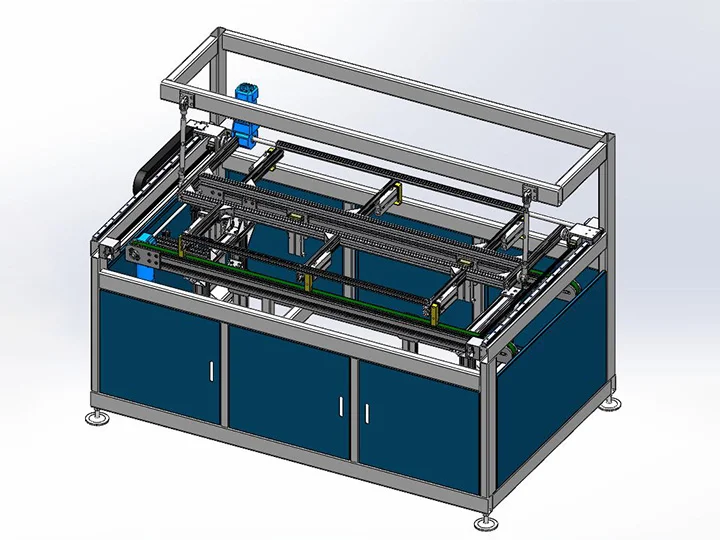

主要功能介绍：

1、输送方式：同步带输送组件，自动位置确定

2、输送速度：压后18米/分钟

3、主要功能：组件进入设备后，组件顶升，翻转90°，对组件进行外观（玻璃面）检查和清洁，确认后翻转90°，把组件放到初始位置，然后把组件输出。

4、组件抓取不可造成组件弯曲，中间不可出现组件颤动现象，运动平稳。

5、组件应有防止掉落的机构。

6、组件翻转后应到工作人员面前，工作人员无需步入流水线中。

材料类别

品牌名称

工作电源：

AC 380V3相3线制50Hz

DC 24V

输送电机

JSCC  中大

工作气压：

0.6-0.7Mpa

变频器

台达

工作环境：

≤85％RH

光电开关

比度克

工作噪音：

≤60db

机架

4MM钢制加2MM型材

工作节拍：

≤25S

同步带

PU包绿布

功率：

0.25KW

翻转马达

减速电机

自动位置确定：

组件切换，无需调节

气动元器件

亚德克

PASSLINE:

H=950 ±50MM

适用组件：

60片，72片

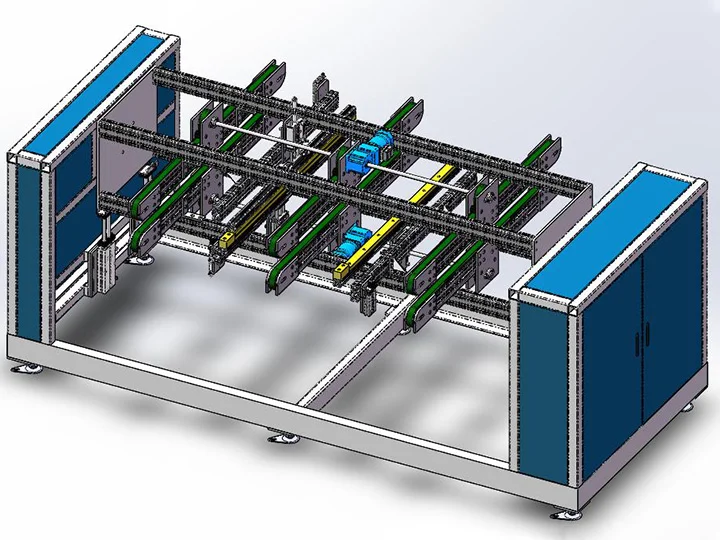

主要功能介绍：

1、输送方式：同步带输送组件，自动位置确定

2、输送速度：压后18米/分钟

3、主要功能：组件进入设备后，组件翻转180°，然后把组件输出。

4、组件抓取不可造成组件弯曲，中间不可出现组件颤动现象，运动平稳。

5、组件应有防止掉落的机构。

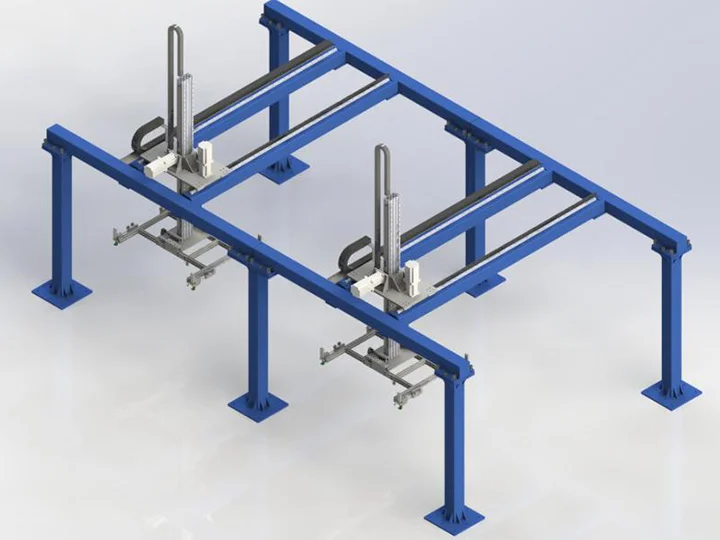

材料类别

品牌名称

工作电源：

AC 220V2相3线制 50Hz

DC 24V

伺服电机

台达

工作气压：

0.6-0.7Mpa

光电开关

松下

工作环境：

≤85％RH

PLC

比度克

工作噪音：

≤60db

触摸屏

显控

工作节拍：

≤25S

传动

齿轮齿条/传动带

功率：

2.5KW

直线导轨

HIWIN

PASSLINE:

H=950 ±50MM

气动元器件

亚德克

自动规中：

组件切换，手动调节位置

机架主体材质

100*200*4钢铁

安全防护栏：

H=1800MM

输送带（短边）：

2根皮带

适用组件：

60片，72片

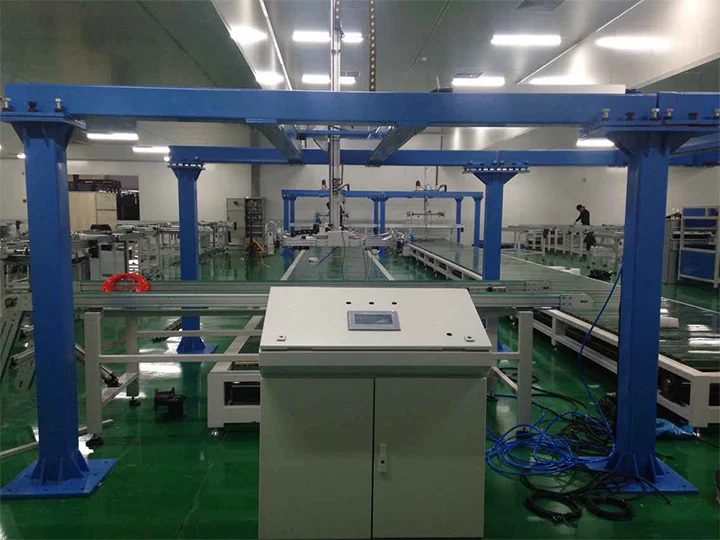

主要功能介绍：

1、将组件搬运到固化输送线上，组件堆叠数量满足25pcs组件。

2、堆叠方式可以选择整齐堆叠和错开堆叠两种，且可以设定到每片的堆叠方式。

3、码垛机四柱式码垛机。

材料类别

品牌名称

工作电源：

AC 380V3相5线制50Hz

DC 24V

电机

劲仑

工作气压：

0.6-0.7Mpa

光电开关

比度克

工作环境：

≤85％RH

机架

80*80*3方管

工作噪音：

≤60db

支撑面

包胶链板

温度：

25°±2°

链条

特制

湿度：

≥85%

触摸屏

显控

工作节拍：

0-0.5M/MIN

功率：

2.2KW

组件接触面

100%

固化时间：

4H以上

PASSLINE:

H=350 ±50MM

包胶厚度：

3MM

适用组件：

60片，72片

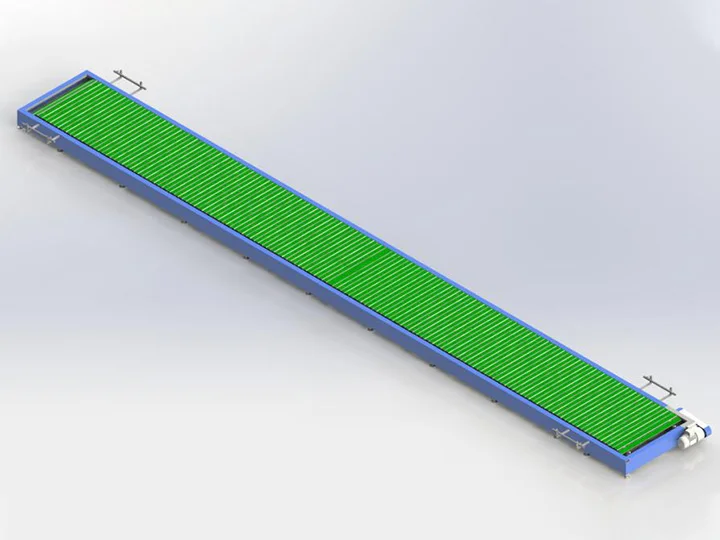

主要功能介绍：

1、输送方式：宽板链输送,链板长度2200MM.

2、主要功能：组件在固化板链上输送进行固化，输送线满载情况下能传输平稳，无颤动或迟滞现象。

3、机构及其电气元件运行满80%以上的湿度。

材料类别

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

电机

JSCC

工作气压：

0.5-0.7Mpa

光电检测

比度克

工作环境：

≤85％RH

耐压测试仪

Everyman3152

工作噪音：

≤60db

机架

3MM方钢

工作节拍：

≤25S

功率：

1.5KW

测试方式：

探针升降

操作高度：

950mm ±50mm

测试节拍：

≤30S

测试界面：

有

适用组件：

60片，72片

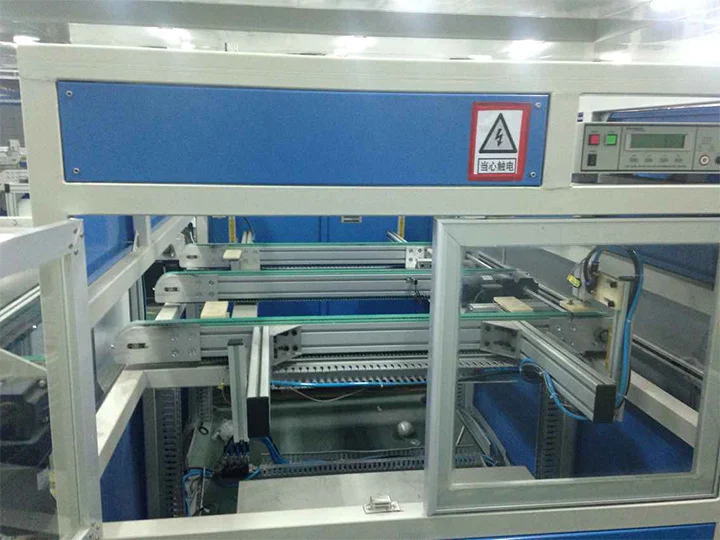

主要功能介绍：

1、在线自动测试实现无人测试功能

2、绝缘，耐压，接地连续性测试自动切换测试功能

3、具备数据采集，自动扫条码，并以表格形式保存数据功能条码自动、手动输入，并可在保存的图片中显示条码编号

4、支持重测模式

5、设备预留与MES信号接口（I/O信号对接）

6、设备具备直通功能

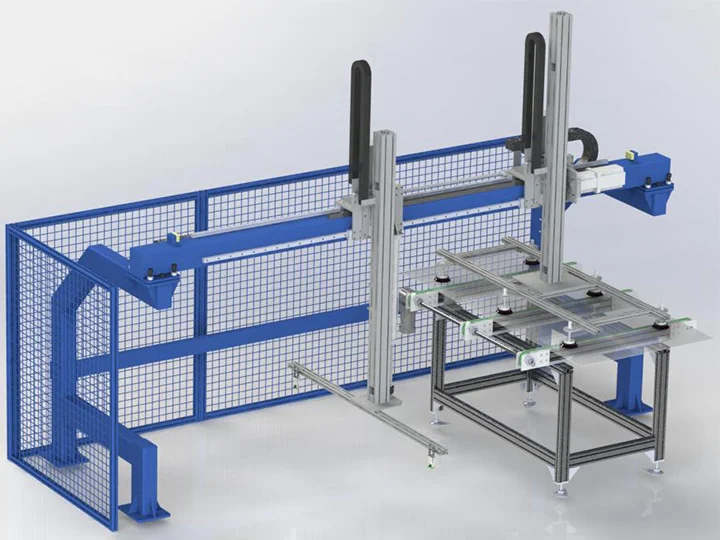

材料类别

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

伺服电机

台达

工作气压：

0.6-0.7Mpa

光电开关

比度克

工作环境：

≤85％RH

PLC

西门子

工作噪音：

≤60db

触摸屏

显控

工作节拍：

≤25S

传动

齿轮齿条/传动带

功率：

2.5KW

直线导轨

HIWIN

PASSLINE:

H=950 ±50MM

气动元器件

亚德克

自动规中：

组件切换，无需手动调节

机架主体材质

4MM钢铁

安全防护栏：

H=1800MM

减速机

托马斯

输送带（长边）:

适用组件：

60片，72片

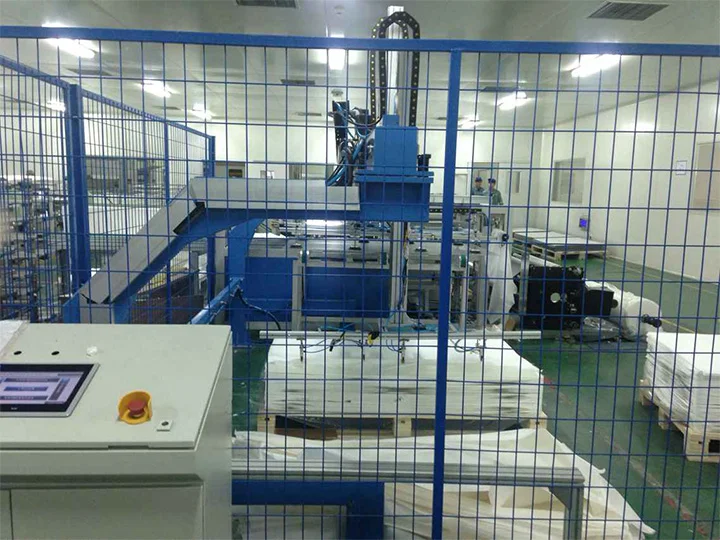

主要功能介绍：

1、 将玻璃自动搬运到上玻璃物流台上，然后进铺膜机。

2、 取完玻璃后，可以自动将玻璃纸取走，并整齐的堆放在一旁。

3、上玻璃机共有4个工位，分别是放纸工位、放料双工位、物流台工位。

材料类别

品牌名称

工作电源：

AC 220V2相3线制50Hz

DC 24V

伺服电机

台达

工作气压：

0.6-0.7Mpa

光电开关

比度克

工作环境：

≤85％RH

PLC

西门子

工作噪音：

≤60db

触摸屏

显控

工作节拍：

≤25S

传动

传动带

功率：

400W

直线导轨

HIWIN

PASSLINE:

H=950 ±50MM

气动元器件

亚德克

自动规中：

组件切换，需手动调尺寸

机架主体材质

4MM钢制

输送带（长边）:

2根皮带

减速机

托马斯

适用组件：

60片，72片

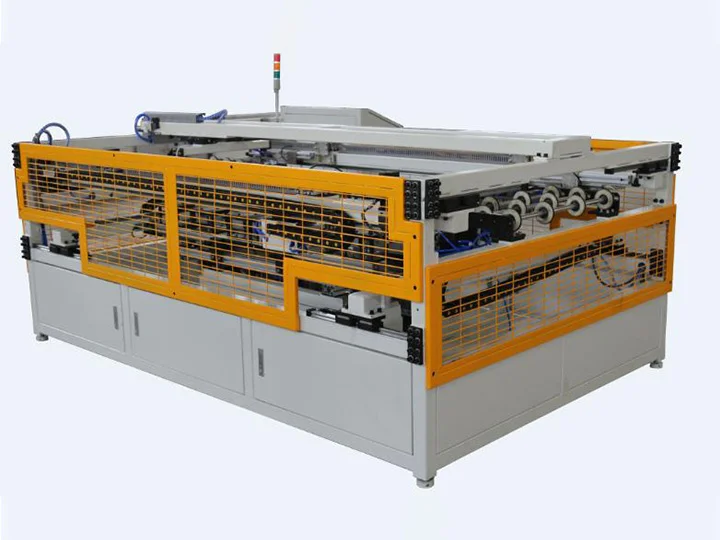

主要功能介绍：

1、 将层压后的组件通过皮带运送到修边机内，长短边一起归正，物流下降、吸盘开启、然后自动修边。

2、修边后的垃圾掉入垃圾桶内，需要手动清理。
